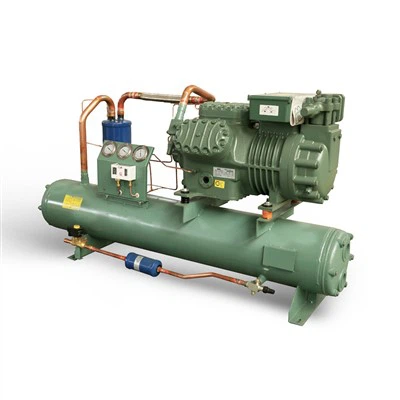

คอนเดนเซอร์ระบายความร้อนด้วยน้ำ

คอนเดนเซอร์ระบายความร้อนด้วยน้ำ-ประสิทธิภาพที่พิสูจน์แล้วความน่าเชื่อถือในระยะยาวของเปลือกหอยและท่อคอนเดนเซอร์ระบายความร้อนด้วยน้ำเป็นเครื่องแลกเปลี่ยนความร้อนแบบคลาสสิกและเชื่อถือได้ซึ่งออกแบบมาเพื่อใช้ในระบบการทำความเย็นเชิงพาณิชย์และอุตสาหกรรม . มันถ่ายเทความร้อนจากไอน้ำเย็นแรงดันสูง
ด้วยเปลือกเหล็กที่แข็งแกร่งและชุดท่อทองแดงที่มีประสิทธิภาพสูงคอนเดนเซอร์นี้ให้ประสิทธิภาพที่มั่นคงภายใต้การทำงานอย่างต่อเนื่อง . มันใช้กันอย่างแพร่หลายในเครื่องทำความเย็นห้องเย็นโรงงานแปรรูปอาหารระบบเครื่องปรับอากาศ คุณสมบัติ .

ส่งคำถาม

คุยตอนนี้

การแนะนำสินค้า

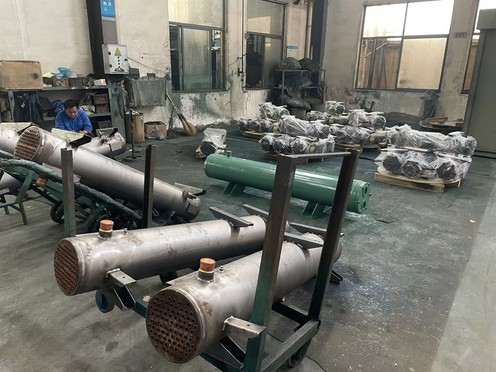

เชลล์: ถังทรงกระบอกที่ทำจากเหล็กกล้าคาร์บอนหรือสแตนเลสซึ่งเป็นที่อยู่อาศัยของหลอดแลกเปลี่ยนความร้อน .

Tube Bundle: ทำจากโลหะผสมทองแดงคุณภาพสูงหรือโลหะผสมทองแดง-นิกเกิลหลอดจะมีสารทำความเย็นในขณะที่น้ำเย็นไหลผ่านพวกเขา .}

แผ่นงานและแผ่นกั้น: การสนับสนุนและการไหลของน้ำโดยตรงเพิ่มความปั่นป่วนและการถ่ายเทความร้อนให้สูงสุด .

หัวน้ำที่ถอดออกได้: สำหรับการทำความสะอาดและการบำรุงรักษาการเข้าถึงหลอด .

หลักการทำงาน
ก๊าซสารทำความเย็นแรงดันสูงเข้าสู่ด้านท่อ .

น้ำหล่อเย็นไหลผ่านพื้นผิวด้านนอกของหลอดภายในเปลือก .

เมื่อมีการแลกเปลี่ยนความร้อนสารทำความเย็นจะควบแน่นเป็นของเหลว .

สารทำความเย็นแบบย่อออกไปยังตัวรับสัญญาณหรือวาล์วขยายตัวในขณะที่น้ำอุ่นถูกปล่อยออกมาหรือหมุนเวียน .

คุณสมบัติหลัก
✅การถ่ายเทความร้อนที่ยอดเยี่ยม
หลอดทองแดงที่มีการเพิ่มขึ้นภายในหรือปืนไรเฟิลเพื่อเพิ่มประสิทธิภาพความร้อน .

✅การก่อสร้างที่แข็งแกร่ง
แผ่นเปลือกหอยหนาและแผ่นท่อช่วยให้มั่นใจได้ถึงความต้านทานแรงดันในการทำงานสูง (โดยทั่วไปคือ 2 . 5–3.0 MPa)

✅ความเข้ากันได้ของสารทำความเย็นที่กว้าง
รองรับ R22, R404A, R134A, R507A, R410A, ฯลฯ .}

ตัวเลือกการต่อต้านการกัดกร่อน
มีให้เลือกด้วยการเคลือบอีพ็อกซี่ซับในยางหรือหลอดผสม Cu-Ni สำหรับสภาพแวดล้อมชายฝั่งหรือสารเคมี .}

✅การบำรุงรักษาง่าย
ปลายทั้งสองติดตั้งกับห้องเก็บน้ำที่ถอดออกได้ช่วยให้สามารถทำความสะอาดเชิงกลและการตรวจสอบชุดท่อ .}

แอปพลิเคชัน

เครื่องทำความเย็นเชิงพาณิชย์และอุตสาหกรรม
หน่วยกลั่นตัวเย็น
ระบบ HVAC ในโรงแรมห้างสรรพสินค้าโรงพยาบาล
การแปรรูปอาหารนมและอาหารทะเล
สารเคมีและยาระบายความร้อน
เครื่องน้ำแข็งและระบบอุณหภูมิต่ำ

30851

พิมพ์	jhsl -3 hp	jhsl -5 hp	jhsl -8 hp	jhsl -10 hp	jhsl -15 hpa	jhsl -15 hpb	jhsl -20 hpa	jhsl -20 hpb	jhsl -25 hp	jhsl -30 hp	jhsl -35 hp	jhsl -40 hp	jhsl -50 hp	jhsl -60 hp	jhsl -70 hp
การแลกเปลี่ยนความร้อน (kW)	7.5	13	17.2	23	32.3	32.3	41.6	41.6	50.4	59.2	71	88.2	100.6	130.7	154.3
L	720	930	980	1080	1280	1280	1280	1280	1620	1620	1620	1620	1840	1840	1840
T	630	820	870	970	1170	1170	1170	1170	1500	1500	1500	1500	1700	1700	1700
A	460	600	640	720	940	940	940	940	1200	1200	1200	1200	1350	1350	900
B	300	350	350	350	350	380	350	380	380	380	380	380	380	380	500
C	250	300	300	300	300	320	300	320	320	320	320	320	320	320	450
D	80	120	120	120	120	120	120	120	180	180	180	180	180	180	250
E	-	100	100	100	100	100	100	100	100	100	100	100	100	100	100
Φ	159	219	219	219	219	273	219	273	273	273	273	273	273	273	325
a	19	22	25	25	28	28	28	28	35	35	35	42	42	42	54
b	12	12	16	16	19	19	22	22	22	22	28	28	35	35	42
m3/h	1.8	3.1	4.5	5.2	8.2	8.2	11	11	13.5	16.5	19	22	27.5	33	38
RC	1"	1-1/2"	1-1/2"	1-1/2"	2"	2"	2"	2-1/2"	2-1/2"	2-1/2"	2-1/2"	2-1/2"	2-1/2"	2-1/2"	3"

หมายเหตุ: E1 หมายถึงการเชื่อมต่อมาตรวัดความดันซึ่งคือ 1/4 ", E หมายถึงการเชื่อมต่อปลั๊กที่หลอมรวมซึ่งเป็น 3/8"

คอนเดนเซอร์น้ำเย็น C-Series

แบบอย่าง	การแลกเปลี่ยนความร้อน (kW)	มิติ								ท่อทางเข้าและทางออก		การไหลของน้ำ	ขนาดท่อน้ำ
แบบอย่าง	การแลกเปลี่ยนความร้อน (kW)	L	T	A	B	C	D	E	Φ	a	b	m3/h	RC
jhsl -80 hp	177.1	2250	1950	1250	500	450	180	150	325	54	42	44	4"
jhsl -90 hp	200.2	2250	1950	1250	500	450	180	150	325	54	42	49	4"
jhsl -100 hp	223.9	2250	1950	1250	500	450	180	150	325	54	42	55	4"
jhsl -120 hp	263.3	2630	2300	1400	500	450	200	150	325	67	54	66	4"
jhsl -130 hp	284.3	2630	2300	1400	500	450	200	150	325	67	54	72	4"
jhsl -140 hp	303.2	2630	2300	1400	550	500	200	150	377	67	54	80	5"
jhsl -150 hp	320.8	2630	2300	1400	550	500	200	150	377	67	54	85	5"
jhsl -160 hp	338.1	2760	2400	1700	550	500	250	200	377	67	54	85	5"
jhsl -180 hp	355.3	2760	2400	1700	550	500	250	200	377	76	54	100	5"

หมายเหตุ: การเชื่อมต่อของมาตรวัดความดันคือ 1/4 "การเชื่อมต่อของปลั๊กหลอมละลายคือ 3/8"

เครื่องคอนเดนเซอร์ระบายความร้อนด้วยน้ำสองระบบ

แบบอย่าง	จับคู่กับ (hp)	การแลกเปลี่ยนความร้อน (kW)	มิติ (มม.)		เส้นผ่านศูนย์กลางท่อ	มิติการติดตั้ง			ขนาดท่อทางเข้าและทางออก		ท่อน้ำ
แบบอย่าง	จับคู่กับ (hp)	การแลกเปลี่ยนความร้อน (kW)	T	L	มม.	A	B	C	มม.	มม.	นิ้ว	นิ้ว
jhsl -10	2*5	2*12.5	1380	630	219	950	300	350	19	12	1-1/2	1-1/2
jhsl -15	2*7.5	2*18.5	1380	630	219	950	300	350	22	12	2	2
jhsl -20	2*10	2*23.7	1380	630	219	950	300	350	25	16	2	2
jhsl -25	2*12.5	2*29.6	1750	820	219	1320	300	350	25	16	2	2
jhsl -30	2*15	2*36.9	1750	820	219	1320	300	350	28	19	2	2
jhsl -40	2*20	2*43.4	1860	870	273	1420	320	400	28	19	2-1/2	2-1/2
jhsl -50	2*25	2*50.4	1860	870	273	1420	320	400	35	22	2-1/2	2-1/2
jhsl -60	2*30	2*59.2	2060	970	273	1620	320	400	35	22	2-1/2	2-1/2
