คอนเดนเซอร์จำแนกตามวิธีการทำความเย็น:
คอนเดนเซอร์ระบายความร้อนด้วยอากาศ คอนเดนเซอร์ระบายความร้อนด้วยน้ำ (คอนเดนเซอร์เปลือกและท่อ คอนเดนเซอร์สองท่อ คอนเดนเซอร์เชลล์คอยล์ คอนเดนเซอร์แผ่นเกลียว คอนเดนเซอร์แช่) คอนเดนเซอร์ระเหยและสเปรย์

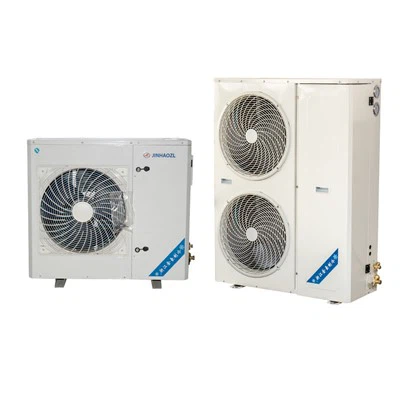

คอนเดนเซอร์ระบายความร้อนด้วยอากาศ
1. วัตถุแอปพลิเคชัน:
มักใช้ในอุปกรณ์ทำความเย็นขนาดเล็กบางประเภท เช่น ตู้เย็น ตู้แช่แข็ง เครื่องปรับอากาศขนาดเล็ก รถสนามเย็น และเครื่องปรับอากาศในรถยนต์
ข้อดี: ไม่ต้องใช้น้ำ ติดตั้งง่าย และสามารถวางบนหลังคาได้ ค่าสัมประสิทธิ์การถ่ายเทความร้อนมีขนาดเล็ก และได้รับผลกระทบอย่างมากจากอุณหภูมิสิ่งแวดล้อม ซึ่งทำให้สิ่งแวดล้อมเสื่อมโทรมและกำจัดฝุ่นได้ยาก
ข้อจำกัด: ใช้ในตู้เย็น Freon เท่านั้น
การจัดประเภท: ตามการไหลของอากาศ มันสามารถแบ่งออกเป็นคอนเดนเซอร์ระบายความร้อนพาธรรมชาติและคอนเดนเซอร์ระบายความร้อนพาบังคับ
2. คอนเดนเซอร์ระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ
(1) องค์ประกอบ: ท่อทองแดงสีแดง (ท่อเหล็กไร้รอยต่อ) และลวดเหล็กชุบทองแดง
(2) คุณสมบัติ: ไม่มีพัดลม ประหยัดพลังงาน เสียงต่ำ และค่าสัมประสิทธิ์การถ่ายเทความร้อนต่ำ
3. คอนเดนเซอร์ระบายความร้อนด้วยการพาความร้อนบังคับ
(1) องค์ประกอบ: ท่อทองแดง (ท่อเหล็กไร้รอยต่อ) ครีบและพัดลมแกน
(2) คุณสมบัติ: การใช้พลังงานสูง, เสียงสูงและค่าสัมประสิทธิ์การถ่ายเทความร้อนสูง
คอนเดนเซอร์ระบายความร้อนด้วยน้ำ
1. คอนเดนเซอร์ระบายความร้อนด้วยน้ำเชลล์และท่อ
คุณสมบัติ: ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูง, รอยขนาดเล็ก, ทำความสะอาดง่าย; ปริมาณการใช้น้ำขนาดใหญ่ร่างกายใหญ่
ใช้ได้กับ: ระบบทำความเย็นแอมโมเนียขนาดใหญ่และขนาดกลาง
คอนเดนเซอร์เปลือกและท่อแนวนอน:
ใช้ได้กับ: ระบบทำความเย็นแอมโมเนียหรือฟรีออน
2. คอนเดนเซอร์สองท่อ
คุณสมบัติ: ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูง, รอยขนาดเล็ก, โครงสร้างที่เรียบง่าย; ปริมาณการใช้โลหะมาก ทำความสะอาดยาก และกันน้ำได้มาก
3. คอนเดนเซอร์เชลล์คอยล์
สิ่งอำนวยความสะดวก: โครงสร้างเรียบง่าย ไม่มีการทำความสะอาดเชิงกล ข้อกำหนดด้านคุณภาพน้ำที่เข้มงวด จำเป็นต้องทำความสะอาดด้วยสารเคมีเป็นประจำ
4. คอนเดนเซอร์แผ่นเกลียว
คุณสมบัติ: ขนาดเล็ก น้ำหนักเบา ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูง แต่ไม่เหมาะสำหรับแรงดันสูง ภายในไม่ทำความสะอาดและซ่อมแซมง่าย และข้อกำหนดด้านคุณภาพน้ำที่เข้มงวด
คอนเดนเซอร์ระเหย
คุณสมบัติ: ประหยัดน้ำ ต้นทุนต่ำ โครงสร้างเรียบง่าย กำจัดตะกรันง่าย ขนาดเล็ก.
สเปรย์คอนเดนเซอร์
คุณสมบัติ: โครงสร้างเรียบง่าย ใช้งานง่าย ขจัดคราบง่าย ความต้องการคุณภาพน้ำต่ำ แต่การใช้โลหะต่ำ พื้นที่ขนาดใหญ่ ค่าสัมประสิทธิ์การถ่ายเทความร้อนต่ำ
เครื่องระเหย
1. ฟังก์ชัน: ของเหลวของสารทำความเย็นระเหยในเครื่องระเหยเพื่อดูดซับความร้อนของตัวกลางที่เย็นลงเพื่อให้บรรลุวัตถุประสงค์ของการทำความเย็น
2. การจำแนกประเภท: ตามระดับความแน่นและการระเหยของเครื่องระเหยมีสี่ประเภท:
เครื่องระเหยแบบแห้ง (ไม่เติม) เครื่องระเหยแบบหมุนเวียน เครื่องระเหยแบบน้ำท่วม เครื่องระเหยแบบสเปรย์
เครื่องระเหยแบบแห้ง
1. คำจำกัดความ: เครื่องระเหยสารซึ่งของเหลวของสารทำความเย็นถูกทำให้ระเหยจนหมดในท่อในคราวเดียว
2. วัตถุที่ใช้บังคับ: มักใช้ในห้องเย็นหรือเครื่องปรับอากาศห้องเย็น
3. คุณสมบัติของเครื่องระเหยแบบแห้ง
(1) ข้อดี: เติมของเหลวน้อยลง ไม่จำเป็นต้องเก็บของเหลวหรือเก็บของเหลวขนาดเล็ก ง่ายต่อการระบายน้ำมันหล่อลื่นในเครื่องระเหยกลับไปยังคอมเพรสเซอร์ สูญเสียความเย็นต่ำ และลดความเสี่ยงของการแช่แข็ง
(2) ข้อเสีย: ค่าสัมประสิทธิ์การถ่ายเทความร้อนต่ำ
4. การจำแนกประเภท: ตามวัตถุทำความเย็นที่แตกต่างกัน มันสามารถแบ่งออกเป็น: ชนิดของของเหลวหล่อเย็น (ชนิด U-tube, ชนิดท่อตรง, แผ่นระเหย), ชนิดอากาศเย็น (ชนิดท่อเรียบ, ชนิดท่อครีบ).
(1) เครื่องระเหยแบบแห้ง U-tube
ข้อดี: สามารถประกอบกลุ่มหลอดล่วงหน้า ดึงสิ่งสกปรกภายนอกท่อทำความสะอาด ขจัดความเครียดจากความร้อน การกระจายสารทำความเย็นสม่ำเสมอ และผลการถ่ายเทความร้อนดี
ข้อเสีย: ต้องใช้แม่พิมพ์ที่แตกต่างกันในการผลิตกลุ่มหลอด และไม่สามารถใช้ท่อซี่โครงด้านในตามยาวได้ และท่อนั้นเปลี่ยนเมื่อเสียหายได้ง่าย
(2) เครื่องระเหยแห้งแบบท่อตรง
ส่วนประกอบ: เปลือก, ท่อผ่าน, แผ่นกั้น, ฝาท้าย, แผ่นท่อ ฯลฯ ;
เพื่อปรับปรุงค่าสัมประสิทธิ์การถ่ายเทความร้อน ยางในอาจเป็นท่อเรียบหรือท่อที่มีครีบภายในตามยาว โดยทั่วไปจะไม่ใช้ท่อครีบภายนอก
(3) เครื่องระเหยแผ่น
ข้อดี: ความต้านทานต่ำ โครงสร้างกะทัดรัด การใช้โลหะต่ำ พื้นที่ถ่ายเทความร้อนที่ปรับได้ ฯลฯ
เครื่องระเหยแบบหมุนเวียน
1. คำจำกัดความ: เครื่องระเหยสารซึ่งของเหลวสารทำความเย็นต้องการหลายรอบเพื่อให้กลายเป็นไอเต็มที่ หลักการทำงาน:
2. คุณสมบัติ: มีค่าสัมประสิทธิ์การถ่ายเทความร้อนสูง แต่มีขนาดใหญ่ ต้องใช้สารทำความเย็นจำนวนมาก และต้นทุนการดำเนินงานสูง
เครื่องระเหยน้ำท่วม
คุณสมบัติ: โครงสร้างกะทัดรัด ผลการถ่ายเทความร้อนที่ดี ติดตั้งง่าย และสะดวกในการใช้; แต่ค่าสารทำความเย็นมีขนาดใหญ่ และอุณหภูมิการระเหยที่ด้านล่างจะสูงขึ้นเล็กน้อยเพื่อลดความแตกต่างของอุณหภูมิการถ่ายเทความร้อน สำหรับเครื่องระเหยฟรีออน น้ำมันหล่อลื่นจะระบายออกได้ยากกว่า และสารทำความเย็นมีแนวโน้มที่จะแช่แข็ง
